Extra werklampen monteren voor meer licht tijdens achteruitrijden? Extra achteruitrijverlichting kan zeker worden toegevoegd, maar de kunst is om het veilig te doen zónder dat het elektrische systeem overbelast raakt. Extra achteruitrijverlichting aansluiten?
In deze blog leest u:
- Hoe u extra werkverlichting toevoegt voor tijdens het achteruitrijden
- Tips voor het aansluiten van werklampen bij achteruitrijden
- Advies voor het maken van de juiste keuze van de lamp
Dit artikel gaat over werklampen die worden ingezet als extra achteruitrijverlichting. Voor werklampen die worden ingezet bij stilstand als extra werklicht bekijkt u ons artikel led werklampen aansluiten op een aanhanger.
Stroomcapaciteit van een 13-polige stekker
De 13-polige stekker (ISO 11446) is officieel niet ontworpen om extra werklampen direct via pin 8 (achteruitrijlicht) te voeden.
Ons advies wanneer u op safe wilt spelen om overbelasting te voorkomen is daarom: gebruik een relais in plaats van de werklampen direct op pin 8 aan te sluiten.
Aansluiten van werklampen rechtstreeks op het achteruitrijlicht (pin 8)
Indien u wel graag de werklampen rechtstreeks op het achteruitrijlicht (pin 8) wil aansluiten, is het belangrijk om de maximale stroomcapaciteit van het achteruitrijlichtcircuit te controleren. Raadpleeg uw voertuigleverancier voor de toegestane stroomsterkte op pin 8. Gebruik de formule P=U×I om de stroomsterkte te berekenen die uw werklampen verbruiken, waarbij U = 12V.
TRALERT® tip: Deze kleine krachtpatser uit de Apex serie heeft 2929 Lumen en maar 18 Watt. Dat maakt hem in veel gevallen erg geschikt om rechtstreeks aan te sluiten.
Een relais gebruiken voor het aansluiten van extra achteruitrij werklampen
Indien de lampkeuze boven de maximale ampère uitkomt dan raden wij aan om een relais te gebruiken. Zo kunt u schade aan het elektrische systeem van uw voertuig te voorkomen.
Een relais zorgt ervoor dat de werklampen hun voeding krijgen via een aparte stroombron, terwijl pin 8 van de 13-polige stekker alleen dient als schakelaar. Sluit de werklampen aan via een relais, met pin 8 (achteruitrijlicht) als schakelsignaal.

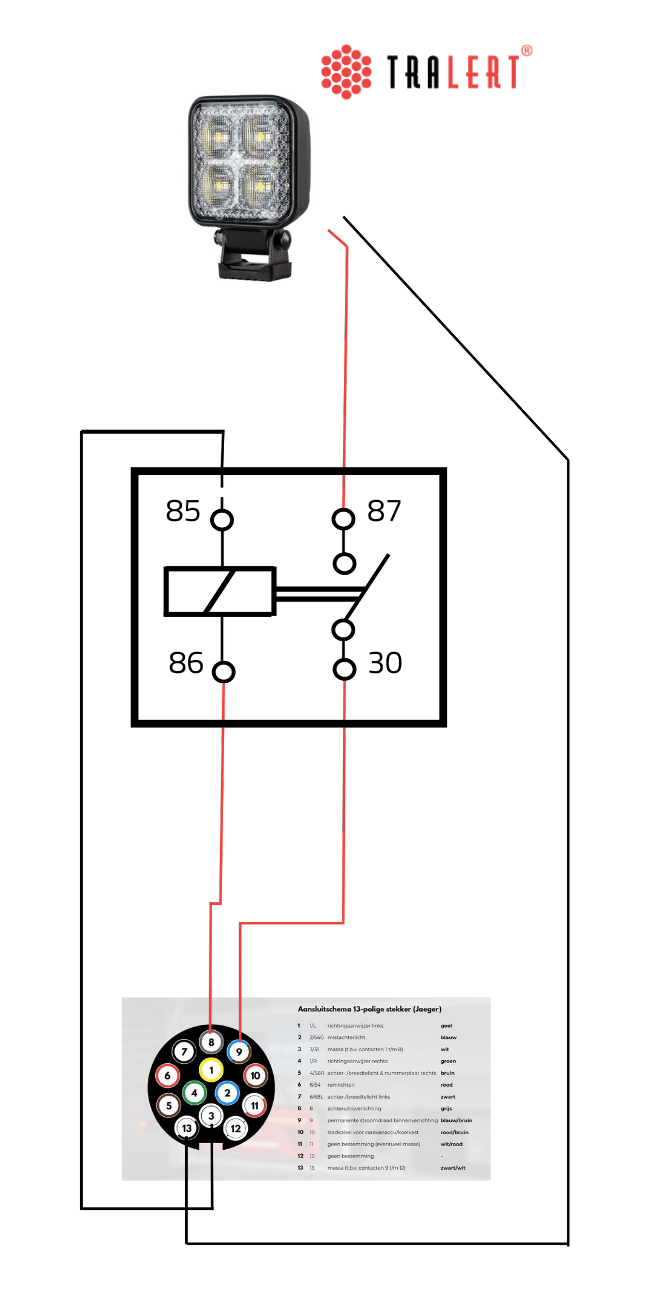

Uitleg van het aansluitschema
Op de tekening ziet u een 12V-relais met pinnen 85, 86, 87 en 30, aangesloten op een 13-polige stekker:
- Pin 86: Gekoppeld aan pin 8 (achteruitrijlicht), levert +12V bij achteruitversnelling om het relais te activeren.
- Pin 85: Naar massa op pin 3 van de stekker.
- Pin 30: Verbonden met pin 9 (permanente +12V voeding)
- Pin 87: Stuurt spanning naar de plus van de werklampen.
- Werklampen (min): Aangesloten op pin 13 (extra massa).
- Werking: Zodra pin 8 spanning krijgt, sluit het relais en krijgen de werklampen stroom via pin 9, zonder pin 8 te belasten.
R23 gecertificeerde werklampen
TRALERT® biedt een breed assortiment LED werklampen die uitstekend geschikt zijn als ondersteuning bij het achteruitrijden. Wanneer een werklamp echter daadwerkelijk functioneert als achteruitrijlicht, is het van groot belang dat deze beschikt over een officiële R23-certificering.
Deze verplichte certificering garandeert dat de lamp voldoet aan de wettelijke eisen voor achteruitrijverlichting op de openbare weg. Denk hierbij aan een correcte lichtverdeling, voldoende lichtsterkte en het voorkomen van verblinding van andere weggebruikers.
IP-waarde: bescherming in veeleisende omgevingen
Voor voertuigen die vaak worden ingezet in uitdagende omstandigheden – zoals op bouwplaatsen, in de landbouw of in de industrie – is de IP-waarde van de werklamp minstens zo belangrijk. Deze waarde geeft aan in hoeverre een lamp beschermd is tegen stof en water. Wij raden voor deze toepassingen werklampen met een hoge IP-waarde aan, zoals IP68 of IP69K. Deze lampen zijn volledig stofdicht en bestand tegen krachtige waterstralen of langdurige onderdompeling. Dit zorgt voor een langere levensduur en voorkomt storingen of defecten, zelfs in de meest extreme situaties.
Let op dat u altijd een werklamp met R23 Certificering kiest
De TRALERT® selectie R23 werklampen
Indien u op zoek bent naar een goede werklamp als extra werklicht bij achteruitrijden dan heeft TRALERT® een aantal toppers in huis.
Problemen met het CAN-bus systeem
De kans op CAN-bus storing op het dashboard is bij deze opzet minimaal en zeldzaam. Als er toch een foutmelding op het dashboard verschijnt, verwijzen wij u naar het uitgebreide artikel over CAN-bus-storing oplossen.
